VSC4-1600 废钢破碎机

高精度转子 多功能全液压操作系统

知识产权管理体系认证

欧盟CE认证

海关联盟CU-TR

质量管理体系认证

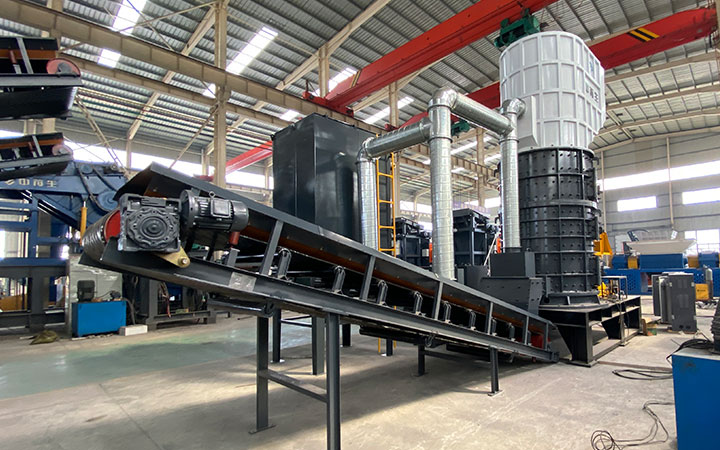

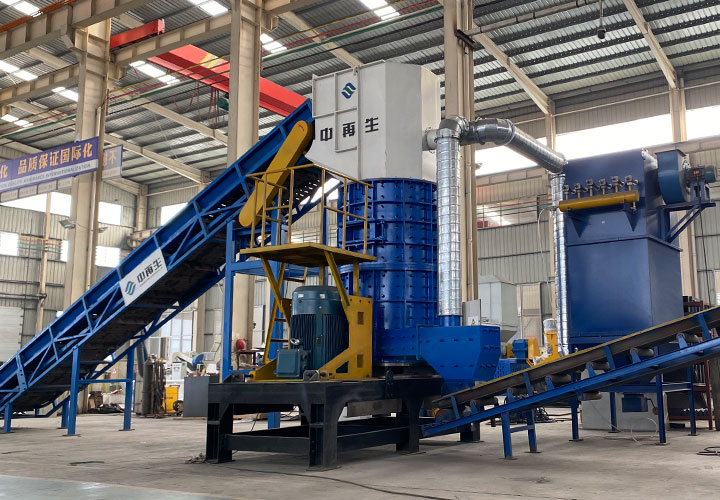

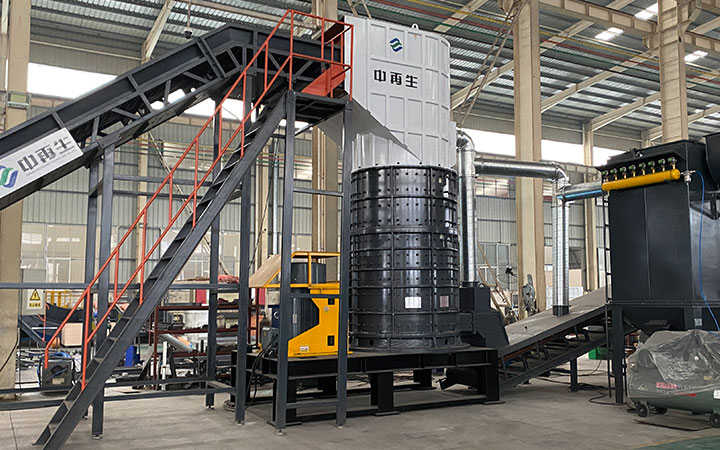

VSC4-1600 废钢破碎机

VSC4-1600 废钢破碎机

该产品是在多种粉碎机原理基础上开发研制,分上下两层破碎机制,上层粗碎,下层细碎。

  • 应用
    范围

  • 冶金、矿山、水泥、化工等工业部门,高速公路、水利工程、建筑工程等领域

  •   

  • 铜铝水箱,电机转子,易拉罐包块,铝合金门窗,铝制品,发动机箱体,玻璃,电子垃圾,废钢铁

产品简介

vsc4-1600废钢破碎机是一种利用冲击能来破碎物料的破碎机械。工作时,电机带动转子高速旋转,当物料进入板锤作用区时,受到板锤的高速冲击而破碎,已破碎物料沿切线方向被抛向安装在转子上方的反击板上再次破碎,然后又从反击板上弹回到板锤作用区重新破碎。此过程重复进行,直到物料被破碎至所需粒度,由出料口排出为止。调整反击架与转子之间的间隙可达到改变物料粒度和物料形状的目的。

VSC4-1600 废钢破碎机工作原理

VSC4-1600 废钢破碎机工作原理

产品卖点

独特腔型提升破碎效率

渐开线型腔型设计使物料垂直击打到反击板上,物料在板锤作用区内向入料口方向返料,增加击打次数,破碎效率得到显著提升,出料粒型更好。重型转子的采用,增大转动惯量,同时提高物料线速度,提高工作效率。

液压操作系统简单快捷

多功能全液压操作系统,实现了全液压调整排料粒度、全液压开顶调换易损件。衬板采用高强度螺栓固定,可从外部直接更换,减少更换衬板的人力与时间成本。轴承座精确定位装置,减少维护过程中轴承座定位的操作难度。整体板锤设计,固定可靠,板锤的拆装更加方便快捷。

品质材料延长使用寿命

机壳采用高强度钢材,板锤选用高耐磨材料,转子采用耐低温高强度钢,轴承选用国际大品牌等,高品质原材料是延长破碎机使用寿命的基础。采用加厚衬板,螺栓从外向内旋转,避免因螺栓磨损导致边护板松动的情况,确保边护板更加充分利用,使用寿命大幅延长。

精细加工确保稳定运行

重型转子采用整体焊接工艺,精度高,抗冲击能力强,减少运行过程中的电流波动。下机架与轴承座的贴合面采用整体加工工艺,确保加工精度。反击板及反击架贴合面均精细加工,采用尼龙自锁螺母加两组碟簧的方式固定,同时加注环氧树脂,确保固定牢固。

产品参数

型 号 外形尺寸(mm) 进料口尺寸(mm) 功率(kw)
vsc4-1000 3530x1370x3900 1000×1000 75-110
vsc4-1200 3300x4300x5100 1100×1200 110-200
vsc4-1600 4400x2300x6000 1100×1600 250-315

相关资讯

再生资源生产线

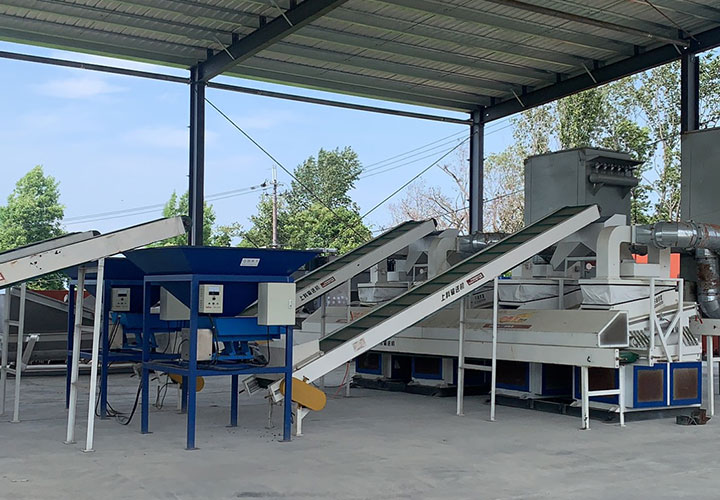

客户案例现场
